Telusuri fasilitas pemrosesan bahan kimia mana pun, dan Anda akan menemukan jaringan pipa, bejana, dan penukar panas yang rumit, semuanya disatukan melalui sambungan flensa. Koneksi ini berpotensi menjadi titik lemah, dan bergantung pada komponen sederhana namun penting: paking. Selama beberapa dekade, standar industri sering kali adalah gasket spiral atau bahkan bahan lembaran non-asbes sederhana. Namun, perubahan mendasar sedang terjadi.Gasket Logam Bergelombang(CMG) dengan cepat menjadi standar untuk aplikasi penyegelan kritis, dan untuk alasan yang baik. Mereka menawarkan kombinasi unik antara ketahanan, ketahanan suhu, dan keandalan penyegelan yang tidak tertandingi oleh banyak alternatif tradisional. Di Ningbo Kaxite Sealing Materials Co., Ltd., pabrik kami telah berada di garis depan revolusi ini, memproduksi Gasket Logam Bergelombang berkinerja tinggi yang memecahkan masalah penyegelan paling menantang di pabrik kimia, kilang, dan fasilitas petrokimia di seluruh dunia.

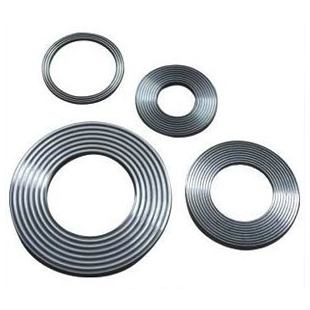

Meningkatnya preferensi terhadap Gasket Logam Bergelombang bukan hanya sebuah tren; ini adalah respons logis terhadap meningkatnya tuntutan pemrosesan kimia modern. Pabrik beroperasi pada tekanan dan suhu yang lebih tinggi untuk meningkatkan efisiensi. Mereka menangani media yang lebih agresif dan beracun, dimana kebocoran tidak hanya merugikan tetapi juga berpotensi menimbulkan bencana. Peraturan lingkungan dan keselamatan semakin ketat, sehingga mengharuskan emisi hampir nol. Dalam lanskap yang menantang ini, Gasket Logam Bergelombang menonjol. Profil bergelombangnya yang unik memberikan pegas dan ketahanan yang luar biasa, mengimbangi fluktuasi termal dan tekanan yang tak terhindarkan dalam suatu proses. Ketahanan ini memastikan segel yang rapat dalam jangka panjang, mengurangi emisi berlebih dan menghilangkan kebutuhan akan torsi ulang yang terus-menerus. Dalam artikel ini, kami akan mengeksplorasi prinsip-prinsip teknik, ilmu material, dan aplikasi praktis yang menjadikan Gasket Logam Bergelombang pilihan utama untuk industri kimia, dan kami akan memberikan tinjauan teknis terperinci mengenai spesifikasi dan praktik terbaik penggunaannya.
Dalam dunia pemrosesan kimia, “kondisi tunak” hanyalah sebuah mitos. Operasi di dunia nyata ditandai dengan ekspansi dan kontraksi termal, lonjakan tekanan, dan getaran. Tekanan siklus ini adalah musuh utama segel flensa yang andal. Gasket datar tradisional, seperti lembaran non-asbes, dapat memerlukan "set" permanen di bawah beban baut awal. Ini berarti mereka kehilangan ketahanan dan elastisitasnya seiring berjalannya waktu. Ketika flensa mengalami siklus termal, pemuaian dapat menekan paking lebih jauh, dan ketika flensa mendingin, paking tidak dapat muncul kembali untuk mempertahankan tekanan penyegelan yang memadai. Hilangnya beban baut ini menyebabkan kebocoran. Gasket Logam Bergelombang pada dasarnya berbeda. Intinya adalah profil logam tipis bergelombang yang berfungsi sebagai rangkaian pegas. Saat dikompresi, ia tidak mengalami kegagalan plastis dengan cara yang sama; ia mempertahankan energi elastis yang signifikan.
Untuk memvisualisasikannya, bayangkan perbedaan antara selembar karton datar dan kotak karton bergelombang. Lembaran datar mudah terlipat dan kusut, kehilangan kekuatannya. Namun, kotak bergelombangnya kaku dan dapat muncul kembali. Prinsip yang sama berlaku untuk gasket. Profil bergelombang pada Gasket Logam Bergelombang kami memberikan tingkat fleksibilitas dan pemulihan yang tinggi. Sebuah studi baru-baru ini yang dilakukan oleh lembaga penyegelan terkemuka di Eropa mengukur "relaksasi rambat" dari berbagai jenis paking. Relaksasi mulur adalah hilangnya tekanan pada baut seiring berjalannya waktu. Setelah 1.000 jam pada suhu 300°C, gasket serat terkompresi standar telah kehilangan lebih dari 60% tegangan awalnya. Gasket grafit fleksibel kehilangan sekitar 35%. Sebaliknya, Gasket Logam Bergelombang kami kehilangan kurang dari 15% tegangan awalnya. Retensi beban baut yang luar biasa ini berarti flensa tetap tersegel lebih lama, bahkan saat sistem mengalami siklus termal dan tekanan yang parah.
Ketahanan ini bukan hanya tentang penyegelan; ini juga tentang keamanan dan biaya. Dalam banyak proses, mendeteksi kebocoran kecil bisa jadi sulit dan memerlukan peralatan pendeteksi gas yang mahal. Ketika kebocoran terdeteksi, pabrik sering kali harus dimatikan untuk mengencangkan kembali atau mengganti pakingnya. Bagi pabrik kimia, penutupan pabrik dapat mengakibatkan hilangnya produksi sebesar puluhan ribu dolar per jam. Dengan mempertahankan segel dalam jangka panjang, Gasket Logam Bergelombang mengurangi frekuensi intervensi yang mahal dan mengganggu ini. Karakteristik "pegas kembali" dari inti bergelombang memastikan bahwa paking dapat mengakomodasi pergerakan diferensial antara flensa, melindungi segel dan mencegah emisi buronan. Keandalan ini adalah alasan utama mengapa manajer pemeliharaan semakin menentukan Gasket Logam Bergelombang untuk aplikasi mereka yang paling kritis dan menantang.
Salah satu skenario penyegelan yang paling menantang dalam pemrosesan kimia adalah flensa berdiameter besar dan bertekanan rendah. Bayangkan sebuah manway tangki penyimpanan, saluran berdiameter besar, atau penutup penukar panas. Flensa ini seringkali sulit untuk disegel karena memiliki luas permukaan yang sangat besar, namun hanya sejumlah kecil gaya baut yang dapat diterapkan tanpa merusak flensa itu sendiri. Selain itu, permukaan flensa dalam aplikasi ini sering kali rusak, berlubang, atau tidak sejajar karena penggantian paking sebelumnya atau hanya karena ukuran struktur. Gasket datar tradisional memerlukan tekanan permukaan yang sangat tinggi untuk membuat segel, namun pada flensa besar, mencapai tekanan seragam ini hampir mustahil.
Di sinilah kejeniusan desain Gasket Logam Bergelombang bersinar. Pola bergelombangnya menciptakan serangkaian garis penyegelan yang sangat terkonsentrasi. Alih-alih membutuhkan tekanan rata-rata yang tinggi di seluruh permukaan paking, ini memfokuskan beban baut yang tersedia ke zona kontak yang sempit ini. Ini berarti Gasket Logam Bergelombang dapat mencapai segel anti bocor bahkan dengan beban baut yang relatif rendah. Kemampuan untuk menyesuaikan diri dengan ketidakteraturan permukaan merupakan keuntungan penting lainnya. Inti bergelombang bertindak sebagai diafragma fleksibel yang dapat menekan dan beradaptasi dengan ketidaksempurnaan permukaan, yang penting saat menyegel flensa yang besar, terkadang melengkung. Gasket datar standar tidak dapat menjembatani kesenjangan dan ketidaksempurnaan ini tanpa perbaikan ekstensif pada permukaan flensa, suatu proses yang mahal dan memakan waktu.
Keunggulan kinerja ini diterjemahkan langsung menjadi penghematan biaya di dunia nyata. Di masa lalu, jika tangki berdiameter besar bocor, solusinya sering kali adalah dengan mengisolasi tangki, mengeringkannya, dan meminta tukang las memperbaiki permukaan flensa, atau menggunakan proses pemesinan khusus. Hal ini seringkali memerlukan persiapan berminggu-minggu dan biaya yang besar. Dengan Gasket Logam Bergelombang, banyak dari masalah ini diselesaikan pada tingkat paking. Pabrik kami,Ningbo Kaxite Penyegelan Bahan Co, Ltd., memproduksi Gasket Logam Bergelombang dengan ukuran diameter hingga beberapa meter, untuk tekanan serendah beberapa milibar, dan untuk kondisi vakum. Kemampuan paking untuk memberikan segel yang andal di bawah beban baut yang rendah, dikombinasikan dengan toleransi terhadap ketidaksempurnaan permukaan, menjadikannya solusi tepat untuk aplikasi berskala besar yang bermasalah ini. Kemampuan ini memungkinkan pabrik menghindari waktu henti yang mahal dan perbaikan flensa, menjaga operasi tetap berjalan dan mengurangi anggaran pemeliharaan.
Memilih Gasket Logam Bergelombang yang tepat untuk aplikasi pemrosesan kimia tertentu memerlukan pemahaman yang jelas tentang kondisi pengoperasian dan spesifikasi teknis paking tersebut. Ketidaksesuaian dapat menyebabkan kegagalan dini, kebocoran, dan potensi bahaya. Tabel di bawah ini memberikan panduan spesifikasi terperinci untuk rangkaian standar Gasket Logam Bergelombang kami, yang menyoroti alasan teknis di balik setiap parameter. Namun, untuk aplikasi yang kompleks, kami menyediakan layanan rekayasa khusus lengkap untuk merancang paking yang sangat cocok dengan flensa Anda.
| Parameter | Spesifikasi Standar | Dasar Pemikiran Rekayasa & Dampak Aplikasi |
| Bahan Inti | SS304, SS316, SS316L, Titanium | Menentukan ketahanan korosi dan kemampuan suhu. SS316L umum untuk sebagian besar layanan kimia. Titanium untuk korosi parah dan ketahanan suhu tinggi. |
| Ketebalan Inti (mm) | 0,20 - 0,40 | Inti yang lebih tebal (0,30-0,40 mm) memberikan ketahanan yang lebih besar dan lebih disukai untuk flensa bertekanan rendah dan berdiameter besar. Inti yang lebih tipis (0,20 mm) ditujukan untuk sistem bertekanan tinggi yang memerlukan relaksasi minimal. |
| Pitch Bergelombang (mm) | 2.5 - 4.0 | Pitch adalah jarak antara puncak gelombang. Jarak yang lebih rapat (2,5 mm) menghasilkan lebih banyak garis penyegelan, lebih baik untuk aplikasi beban baut rendah. Pitch yang lebih lebar (4,0 mm) ditujukan untuk aplikasi tekanan tinggi. |
| Tinggi Kerut (mm) | 0,8 - 1,5 | Menentukan kompresibilitas dan pegas kembali. Ketinggian yang lebih tinggi memungkinkan pergerakan flensa lebih banyak dan kesesuaian permukaan yang lebih baik. |
| Bahan Elemen Penyegel | Grafit Fleksibel, PTFE, Mika | Grafit fleksibel adalah yang paling umum, memberikan suhu dan ketahanan kimia yang sangat baik. PTFE ditujukan untuk bahan kimia agresif pada suhu lebih rendah. Mika untuk suhu sangat tinggi. |
| Kepadatan Elemen Penyegel (g/cm³) | 1.0 - 1.2 (Grafit) | Kepadatan yang lebih tinggi mengurangi porositas dan mulur, namun lebih sulit untuk dikompres. Kepadatan standar adalah keseimbangan yang baik. |
| Suhu Desain Maksimum (°C) | Hingga 650°C (dengan Mika) | Ini adalah batas kritisnya. Melebihi batas tersebut dapat menyebabkan inti atau elemen penyegel menurun, yang menyebabkan kegagalan segel. |
| Tekanan Desain Maksimum (bar) | Hingga 250 bar | Menentukan beban baut minimum dan kekuatan paking yang dibutuhkan. Tekanan yang lebih tinggi memerlukan inti yang lebih tebal atau lebih kuat. |
| Tegangan Gasket yang Direkomendasikan (N/mm²) | 50 - 150 | Ini adalah tegangan tekan yang diperlukan untuk mencapai segel. Terlalu rendah, flensa akan bocor; terlalu tinggi, dan dapat merusak paking atau flensa. |
| Tingkat Kebocoran (ASTM F37) | <0,001 mL/menit | Ini adalah metrik kinerja penyegelan, yang menunjukkan kemampuan paking untuk mencegah emisi buronan. |
Saat memilih Gasket Logam Bergelombang, yang penting bukan hanya tentang spesifikasi material individualnya; ini tentang memahami interaksi antara paking dan flensa. Beban baut harus cukup untuk menekan paking dan menghasilkan tegangan penyegelan yang diperlukan, tetapi tidak terlalu tinggi sehingga meremukkan inti. Penyelesaian permukaan flensa dan paralelisme juga memainkan peran penting. Kami merekomendasikan penyelesaian permukaan flensa Ra 3,2 hingga 6,3 µm untuk penyegelan optimal. Di Kaxite, tim teknis kami menggunakan Analisis Elemen Hingga (FEA) tingkat lanjut untuk mensimulasikan perilaku paking di bawah beban dan tekanan baut tertentu. Hal ini memungkinkan kami untuk merekomendasikan desain gasket yang optimal dan prosedur torsi yang terkontrol, memastikan sambungan yang andal dan bebas kebocoran yang memenuhi standar emisi paling ketat.
Industri kimia sangat beragam, menangani segala hal mulai dari hidrokarbon ramah lingkungan hingga asam agresif, kaustik, dan pelarut. Tidak ada satu paking "universal" yang dapat tahan terhadap semua lingkungan kimia. Kekuatan sebenarnya dari Gasket Logam Bergelombang terletak pada kemampuan penyesuaiannya. Dengan hati-hati memilih logam inti dan material yang menghadap (atau elemen penyekat), paking dapat direkayasa secara tepat untuk media dan kondisi pengoperasian tertentu. Fleksibilitas inilah yang menjadi alasan mengapa gasket ini semakin banyak dispesifikasikan dibandingkan gasket luka spiral standar, yang memiliki pilihan konstruksi yang lebih terbatas. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami memproduksi Gasket Logam Bergelombang dengan berbagai kombinasi bahan untuk memenuhi permintaan industri kimia, petrokimia, dan farmasi.
Logam inti memberikan kekuatan dan ketahanan struktural. Untuk layanan kimia umum, SS316L adalah pilihan serbaguna, menawarkan ketahanan yang baik terhadap berbagai media dan suhu pengoperasian. Untuk lingkungan yang lebih korosif, seperti yang melibatkan klorida atau asam, direkomendasikan paduan yang lebih tinggi seperti Hastelloy C276 atau Inconel 625. Untuk aplikasi suhu yang sangat tinggi, seperti pada tungku penyulingan, digunakan paduan berbahan dasar titanium atau nikel. Pabrik kami menyimpan inventaris komprehensif logam khusus ini, sehingga memungkinkan produksi cepat. Pemilihan elemen penyekat juga sama pentingnya. Pilihan yang paling umum adalah grafit fleksibel, yang menawarkan ketahanan panas yang sangat baik (hingga 650°C) dan kompatibilitas kimia dengan sebagian besar hidrokarbon dan uap. Namun, grafit tidak cocok untuk asam yang sangat teroksidasi, karena dapat teroksidasi dan kehilangan sifat penyegelannya. Dalam kasus ini, kami menggunakan bahan permukaan PTFE atau bentuk modifikasinya, yang bersifat inert secara kimia.
Kami juga menawarkan desain inovatif, seperti konstruksi "Lapisan Penyegel Ganda". Hal ini melibatkan penggunaan dua elemen penyegelan yang berbeda—misalnya, lapisan dalam grafit untuk penyegelan primer dan cincin luar PTFE untuk perlindungan terhadap media yang dapat menyerang grafit. Desain canggih lainnya adalah dimasukkannya cincin penyangga dalam dan luar. Cincin bagian dalam mencegah paking agar tidak roboh ke dalam di bawah tekanan (terutama penting untuk tekanan tinggi), sedangkan cincin bagian luar memberikan perlindungan terhadap korosi dan membantu pemusatan. Tingkat penyesuaian inilah yang menjadi alasan mengapa Gasket Logam Bergelombang menjadi standar untuk aplikasi yang kritis terhadap keselamatan dan bernilai tinggi. Contoh kasusnya: sebuah produsen farmasi besar sedang berjuang mengatasi masalah kontaminasi pada rangkaian air dengan kemurnian tinggi karena bahan yang dapat diekstraksi dari gasket standar. Pabrik kami merancang Gasket Logam Bergelombang dengan permukaan PTFE padat dan inti SS316L yang menghilangkan semua bahan yang dapat diekstraksi, memberikan segel yang murni dan bersih. Solusi khusus semacam ini hanya mungkin dilakukan dengan platform desain fleksibel dari Gasket Logam Bergelombang.
Pertanyaan 1: Apa perbedaan Gasket Logam Bergelombang dengan Gasket Luka Spiral dalam hal performa?
Jawaban: Perbedaan utama terletak pada desain inti. Gasket luka spiral menggunakan strip logam berbentuk V yang dililit secara heliks dengan bahan pengisi. Bahan ini sangat baik untuk banyak aplikasi tetapi rentan terhadap "ledakan" jika pengisinya rusak. Gasket Logam Bergelombang menggunakan inti logam bergelombang yang padat dan kontinu, yang memberikan struktur yang lebih kuat dan kaku. Desain ini menawarkan ketahanan ledakan yang unggul dan lebih tahan terhadap siklus panas yang parah. Meskipun gasket luka spiral adalah pilihan yang baik untuk keperluan umum, Gasket Logam Bergelombang biasanya lebih disukai untuk flensa bertekanan rendah dan berdiameter besar, dan untuk aplikasi di mana kerusakan atau ketidaksejajaran permukaan flensa menjadi perhatian.
Pertanyaan 2: Dapatkah Gasket Logam Bergelombang digunakan pada flensa dengan permukaan akhir yang sangat kasar?
Jawaban: Ya, ini adalah salah satu keunggulan utama mereka. Profil bergelombang bertindak sebagai rangkaian pegas fleksibel yang dapat memampatkan dan menyesuaikan diri dengan ketidakteraturan permukaan. Elemen penyegel lunak (grafit atau PTFE) mengisi celah mikroskopis, menciptakan segel. Hal ini menjadikannya ideal untuk memperbaiki flensa lama yang terkorosi tanpa biaya pelapisan ulang. Namun, kami selalu merekomendasikan permukaan flensa yang cukup halus dan rata untuk mendapatkan segel yang optimal. Untuk flensa yang sangat kasar, elemen penyekat yang lebih tebal atau permukaan dengan kepadatan lebih tinggi mungkin diperlukan. Tim teknis kami dapat memberi saran mengenai solusi terbaik untuk kondisi spesifik Anda.
Pertanyaan 3: Torsi apa yang harus saya gunakan saat memasang Gasket Logam Bergelombang?
Jawaban: Tidak ada nilai torsi tunggal. Itu tergantung pada ukuran paking, ukuran baut, nilai flensa, dan bahan paking. Tujuannya adalah untuk mencapai tekanan gasket yang direkomendasikan (biasanya 50-150 N/mm² untuk Gasket Logam Bergelombang) tanpa menghancurkan inti. Kami menyediakan prosedur torsi terperinci dengan setiap paking yang kami suplai, yang dihitung berdasarkan desain flensa spesifik Anda. Prosedur ini akan menentukan torsi dalam ft-lbs atau Nm, urutan pengencangan, dan jumlah lintasan. Penting untuk mengikuti prosedur ini untuk mendapatkan segel yang bebas bocor dan mencegah kerusakan. Jangan pernah melebihi torsi yang disarankan.
Pertanyaan 4: Apakah Gasket Logam Bergelombang cocok untuk layanan vakum?
Jawaban: Ya, tentu saja. Gasket Logam Bergelombang sangat baik untuk aplikasi vakum, termasuk vakum tinggi. Inti kakunya mencegahnya ditarik ke dalam celah flensa, tidak seperti beberapa gasket lembaran yang lebih lembut. Desain bergelombang juga memberikan segel positif bahkan di bawah tekanan negatif. Kami merekomendasikan desain dengan cincin penyangga bagian dalam untuk mencegah keruntuhan ke dalam dan elemen penyegelan kepadatan tinggi untuk meminimalkan pelepasan gas. Pabrik kami di Ningbo Kaxite Sealing Materials Co., Ltd. telah memasok Gasket Logam Bergelombang untuk berbagai aplikasi vakum, termasuk di industri farmasi dan semikonduktor.
Pertanyaan 5: Bagaimana cara menyimpan Gasket Logam Bergelombang untuk memastikan integritasnya sebelum pemasangan?
Jawaban: Gasket Logam Bergelombang harus disimpan di lingkungan yang bersih, kering, dan sejuk. Mereka harus dilindungi dari kelembapan, kotoran, dan suhu ekstrem. Kemasan aslinya (sering kali berupa kantong plastik tertutup dengan dehumidifier) harus tetap utuh sampai pemasangan untuk mencegah karat atau kontaminasi. Mereka harus disimpan rata untuk mencegah distorsi, dan tidak boleh ditumpuk dengan benda berat lainnya di atasnya. Pabrik kami memberikan instruksi penyimpanan terperinci pada setiap pengiriman untuk memastikan gasket tiba di lokasi dalam kondisi sempurna.
Dari ketahanan terhadap siklus termal dan tekanan yang paling brutal hingga penyegelan flensa berdiameter besar yang bermasalah dan menawarkan fleksibilitas material yang tak tertandingi, Gasket Logam Bergelombang telah membuktikan dirinya sebagai solusi penyegelan yang unggul untuk industri pemrosesan kimia modern. Rekayasa uniknya memberikan tingkat keandalan, keamanan, dan efektivitas biaya yang tidak dapat ditandingi oleh alternatif paking tradisional. Bagi para insinyur pemeliharaan dan manajer pabrik, ini merupakan investasi proaktif dalam operasi jangka panjang yang bebas kebocoran.
Apakah Anda siap untuk meningkatkan kinerja penyegelan pabrik Anda?Hubungi Ningbo Kaxite Sealing Materials Co., Ltd. hari iniuntuk mendiskusikan aplikasi spesifik Anda. Tim teknisi berpengalaman kami akan bekerja sama dengan Anda untuk memilih desain optimal dan kombinasi material untuk sambungan flensa paling penting Anda. Kami menawarkan konsultasi teknis gratis, rekomendasi desain gasket, dan pelatihan di lokasi untuk kru pemeliharaan Anda.Minta konsultasi teknis gratis Anda sekarang dari Ningbo Kaxite Sealing Materials Co., Ltd. dan amankan integritas pabrik Anda dengan penyegelan Gasket Logam Bergelombang yang andal.
