Dalam industri petrokimia, kebocoran flensa tunggal pada hydrocracker bertekanan tinggi dapat memicu penghentian darurat yang mengakibatkan hilangnya produksi hingga $500.000 per hari. Di pembangkit listrik, kebocoran uap pada flensa saluran masuk turbin dapat menyebabkan pemadaman paksa yang berlangsung berhari-hari. Ini bukanlah kejadian langka. Hal ini merupakan akibat langsung dari kegagalan penyegelan, dan merupakan salah satu sumber paling signifikan dari pemeliharaan yang tidak terencana dan kerugian produksi di industri berat. Komponen yang menjadi pusat tantangan ini adalah paking. Dan di antara gasket, satu desain telah terbukti sangat efektif dalam mencegah kegagalan yang merugikan ini: Ring Joint Gasket.
Gasket Sambungan Cincin adalah elemen penyegelan logam yang digunakan dalam aplikasi bertekanan tinggi dan bersuhu tinggi di mana keandalan tidak dapat ditawar. Tidak seperti gasket lunak, yang mengandalkan kompresibilitas untuk membuat seal, Ring Joint Gasket menciptakan seal melalui kontak logam-ke-logam yang presisi antara gasket dan alur pada permukaan flensa. Desain ini memberikan segel yang tahan terhadap ledakan, sangat tahan terhadap siklus termal, dan mampu menahan tekanan yang dapat merusak jenis gasket lainnya. Hasilnya adalah pengurangan dramatis dalam pemeliharaan yang tidak terencana dan kerugian produksi. Artikel ini akan menjelaskan bagaimana Ring Joint Gasket mencapai hal ini, memeriksa desain, material, pemasangan, dan kinerjanya di lingkungan industri yang paling menuntut. Di Ningbo Kaxite Sealing Materials Co., Ltd., pabrik kami telah memproduksiGasket Sambungan Cincinselama lebih dari dua dekade, dan kami telah melihat secara langsung bagaimana paking yang tepat dapat mengubah keandalan sebuah pabrik.
Gasket Sambungan Cincin adalah cincin penyegel logam padat yang dikerjakan dengan dimensi presisi dan dirancang agar sesuai dengan alur yang sesuai yang dimasukkan ke dalam permukaan flensa. Gasket biasanya berbentuk oval atau segi delapan pada penampang melintang, dan tersedia dalam berbagai ukuran standar yang ditentukan oleh API 6A dan ASME B16.20. Saat baut flensa dikencangkan, paking dikompresi di antara kedua permukaan alur. Logamnya sedikit berubah bentuk, menghasilkan segel garis-kontak yang rapat. Ini pada dasarnya berbeda dari paking lunak, yang mengandalkan kompresibilitas material untuk mengisi ketidaksempurnaan pada permukaan flensa. Ring Joint Gasket mengandalkan geometri alur dan gasket yang presisi untuk menghasilkan seal yang kuat dan andal.
Keuntungan utama dari Ring Joint Gasket adalah ketahanannya terhadap ledakan. Dalam paking lunak, elemen penyegel terkurung di antara permukaan flensa, namun tidak terkunci secara mekanis pada tempatnya. Jika tekanan internal melebihi gaya tekan baut, paking dapat terdorong keluar dari sambungan—fenomena yang dikenal sebagai ledakan. Ini adalah kegagalan besar yang melepaskan cairan proses dan dapat menyebabkan cedera atau kematian. Ring Joint Gasket tidak dapat meledak karena secara mekanis terjebak dalam alur. Alur bertindak sebagai bejana penahan, dan paking dikompresi di dalamnya. Sekalipun beban baut hilang, paking tetap di tempatnya, menjaga segelnya. Ini adalah fitur keselamatan penting dalam aplikasi bertekanan tinggi.
Tabel di bawah ini membandingkan fitur desain dan karakteristik kinerja Ring Joint Gasket dan soft gasket.
| Fitur | Gasket Sambungan Cincin | Gasket Lembut (Lembar) |
| Mekanisme Penyegelan | Kontak garis logam-ke-logam | Kompresi bahan lembut |
| Resistensi Ledakan | Luar biasa (terperangkap secara mekanis) | Buruk (dapat diekstrusi) |
| Peringkat Tekanan | Hingga 10.000 psi (690 bar) | Hingga 1.000 psi (69 bar) |
| Peringkat Suhu | Hingga 1.000°C (tergantung bahan) | Hingga 500°C (tergantung bahan) |
| Dapat digunakan kembali | Tidak direkomendasikan | Tidak direkomendasikan |
| Aplikasi Khas | Kepala sumur, jaringan pipa, kilang, pembangkit listrik | Perpipaan industri umum, sistem tekanan rendah |

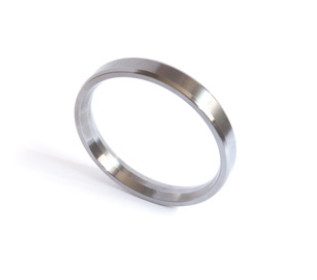

Desain Ring Joint Gasket distandarisasi untuk memastikan dapat dipertukarkan. Gaya yang paling umum adalah tipe R (oval atau segi delapan), tipe RX (untuk tekanan lebih tinggi), dan tipe BX (untuk tekanan sangat tinggi). Setiap gaya memiliki geometri alur dan peringkat tekanan tertentu. PadaNingbo Kaxite Penyegelan Bahan Co, Ltd., kami memproduksi ketiga gaya dalam berbagai bahan untuk memenuhi persyaratan aplikasi yang berbeda.
Segel logam-ke-logam pada Ring Joint Gasket adalah kunci kemampuannya mencegah ledakan dan kebocoran. Saat baut flensa dikencangkan, paking dikompresi terhadap permukaan alur. Kontak awal adalah kontak garis—permukaan lengkung paking bertemu dengan permukaan alur yang rata. Ketika beban baut meningkat, logam pada garis kontak berubah bentuk secara plastis, sehingga menciptakan area kontak yang lebih luas. Deformasi ini terbatas pada wilayah yang sangat kecil, dan menciptakan segel yang rapat dan tangguh. Segelnya rapat karena kontak logam-ke-logam menghilangkan celah mikroskopis yang memungkinkan cairan keluar. Ini tangguh karena deformasi elastis pada paking dan flensa memungkinkan sambungan mengakomodasi gerakan kecil tanpa kehilangan kontak.
Geometri alur sangat penting untuk kinerja seal. Alur dikerjakan dengan sudut yang tepat (biasanya 23° untuk gasket tipe R) dan kedalaman. Ketika paking dikompresi, aksi pengganjalan pada alur memaksa material paking bersentuhan erat dengan permukaan alur. Hal ini menciptakan segel yang menjadi lebih rapat seiring dengan meningkatnya tekanan. Ini dikenal sebagai segel berenergi tekanan. Semakin tinggi tekanan internal, semakin besar tekanan paking pada permukaan alur, dan semakin rapat segelnya. Ini kebalikan dari paking lunak, yang dapat dipaksa keluar dari sambungan dengan tekanan tinggi. Tabel di bawah ini menunjukkan hubungan antara tekanan internal dan gaya penyegelan untuk Ring Joint Gasket.
| Tekanan Internal (bar) | Kekuatan Penyegelan (N/mm) | Stres Kontak (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Segel berenergi tekanan inilah yang membuat Ring Joint Gasket sangat efektif dalam mencegah ledakan. Bahkan jika beban baut berkurang karena ekspansi atau relaksasi termal, tekanan internal terus memberi energi pada segel. Ini adalah fitur keselamatan penting dalam aplikasi bertekanan tinggi. Di pabrik kami, kami menguji setiap batch Ring Joint Gasket untuk memverifikasi kinerja penyegelan berenergi tekanan. Kami menggunakan alat uji hidrolik yang menerapkan tekanan internal ke flensa uji dan mengukur tingkat kebocoran. Gasket kami secara konsisten mencapai tingkat kebocoran yang jauh di bawah batas yang diizinkan API 6A dan ASME B16.20.
Bahan dari mana Ring Joint Gasket dibuat menentukan kemampuannya untuk menahan kondisi aplikasi yang korosif dan termal. Gasket yang terbuat dari bahan yang salah akan rusak sebelum waktunya, menyebabkan pemeliharaan tidak terencana dan kerugian produksi. Bahan yang paling umum untuk Ring Joint Gasket adalah besi lunak, baja karbon rendah, baja tahan karat (304, 316, 321), dan paduan eksotik seperti Inconel, Monel, dan Hastelloy. Setiap material memiliki kisaran suhu dan ketahanan korosi tertentu. Pemilihan material harus didasarkan pada fluida proses, suhu pengoperasian, dan masa pakai yang diperlukan.
Besi lunak adalah bahan yang paling ekonomis dan cocok untuk aplikasi suhu rendah dan tidak korosif. Baja karbon rendah digunakan untuk aplikasi yang sedikit lebih menuntut. Baja tahan karat 304 dan 316 adalah baja tahan karat industri ini, menawarkan ketahanan korosi yang baik dan kekuatan suhu tinggi. Baja tahan karat 321 distabilkan dengan titanium untuk mencegah korosi intergranular pada suhu tinggi. Inconel dan Monel digunakan di lingkungan yang paling agresif, seperti lingkungan yang mengandung klorida atau uap bersuhu tinggi. Tabel di bawah ini memberikan panduan suhu dan batas korosi pada material Ring Joint Gasket yang umum.
| Bahan | Maks. Suhu (°C) | Ketahanan Korosi | Aplikasi Khas |
| Besi Lunak | 400 | Miskin | Layanan bertekanan rendah dan tidak korosif |
| Baja Karbon Rendah | 500 | Adil | Perpipaan industri umum |
| Baja Tahan Karat 304 | 700 | Bagus | Sebagian besar layanan kilang dan petrokimia |
| Baja Tahan Karat 316 | 800 | Sangat bagus | Lingkungan korosif, uap suhu tinggi |
| Baja Tahan Karat 321 | 900 | Sangat bagus | Aplikasi suhu tinggi |
| Inkonel 625 | 1.000 | Bagus sekali | Temperatur ekstrim, sangat korosif |
| Uang 400 | 800 | Bagus sekali | Lingkungan yang mengandung klorida |
Pemilihan material yang tepat merupakan keputusan teknis yang penting. Gasket yang tidak tahan terhadap cairan proses akan menimbulkan korosi, kehilangan kemampuan penyegelannya dan berpotensi mencemari proses. Gasket yang tidak sesuai dengan suhu pengoperasian akan melunak atau merembes, kehilangan beban awal dan memungkinkan terjadinya kebocoran. Di Kaxite, kami bekerja sama dengan pelanggan kami untuk memilih material yang optimal untuk setiap aplikasi. Kami memelihara database kompatibilitas material yang komprehensif dan dapat memberikan rekomendasi spesifik berdasarkan kondisi proses. Layanan ini adalah salah satu cara kami membantu pelanggan mengurangi pemeliharaan yang tidak terencana dan kerugian produksi.
Gasket Sambungan Cincin paling tahan lama di dunia akan rusak jika tidak dipasang dengan benar. Pemasangan merupakan faktor penting dalam keandalan segel. Kesalahan pemasangan yang paling umum adalah: penggunaan kembali paking yang telah dikompresi, kerusakan paking selama penanganan, kegagalan membersihkan alur, dan penerapan torsi baut yang tidak merata. Masing-masing kesalahan ini dapat menyebabkan kegagalan dini. Pemasangan yang benar adalah proses sistematis yang harus diikuti dengan hati-hati.
Langkah pertama adalah memeriksa paking dan alurnya. Gasket harus bebas dari cacat seperti goresan, penyok, atau korosi. Alurnya harus bersih, kering, dan bebas dari kotoran atau bahan paking lama. Kerusakan apa pun pada alur akan berpindah ke paking, sehingga mencegah penyegelan yang benar. Langkah kedua adalah memasang gasket pada alurnya. Gasket harus ditangani dengan hati-hati untuk menghindari kerusakan. Ini harus ditempatkan di alur dan diperiksa untuk memastikan terpasang dengan benar. Langkah ketiga adalah menyelaraskan flensa. Flensa harus sejajar dan sejajar dengan toleransi yang ditentukan. Ketidaksejajaran akan menyebabkan pemuatan paking tidak merata dan dapat mengakibatkan kebocoran.
Langkah keempat adalah mengencangkan baut. Hal ini harus dilakukan dalam pola bintang atau silang, dalam beberapa lintasan, untuk memastikan pemuatan yang merata. Torsi baut akhir harus sesuai dengan spesifikasi pabrikan flensa. Penggunaan kunci momen yang dikalibrasi sangat penting. Tabel di bawah ini memberikan ringkasan langkah-langkah instalasi dan poin-poin penting yang perlu diperiksa.
| Melangkah | Tindakan | Pemeriksaan Kunci |
| 1 | Periksa paking dan alurnya | Tidak ada cacat, bersih dan kering |
| 2 | Pasang paking pada alur | Duduk dengan benar |
| 3 | Sejajarkan flensa | Paralel dan terpusat |
| 4 | Kencangkan baut dengan pola bintang | Beberapa lintasan, bahkan torsi |
| 5 | Pemeriksaan torsi akhir | Sesuai dengan spesifikasi |
Di pabrik kami, kami memberikan petunjuk pemasangan terperinci pada setiap Ring Joint Gasket yang kami kirimkan. Kami juga menawarkan pelatihan pemasangan di tempat untuk pelanggan kami. Tim teknis kami siap membantu jika ada pertanyaan pemasangan. Dengan mengikuti prosedur ini, pelanggan kami dapat memastikan bahwa Ring Joint Gasket mereka memberikan keandalan jangka panjang yang penting untuk mengurangi pemeliharaan yang tidak terencana dan kerugian produksi.
Total biaya kepemilikan (TCO) Ring Joint Gasket meliputi harga pembelian awal, biaya pemasangan, biaya pemeliharaan, dan biaya kegagalan. Meskipun harga pembelian awal Ring Joint Gasket lebih tinggi dibandingkan dengan soft gasket, TCO seringkali lebih rendah karena Ring Joint Gasket bertahan lebih lama dan lebih jarang rusak. Kegagalan tunggal pada gasket lunak dapat mengakibatkan hilangnya produksi sebesar ratusan ribu dolar, sedangkan Ring Joint Gasket dapat mencegah kegagalan tersebut. Tabel di bawah ini memberikan perbandingan TCO Ring Joint Gasket dan soft gasket selama periode 10 tahun.
| Komponen Biaya | Gasket Sambungan Cincin | Paking Lembut |
| Harga Pembelian Awal (per unit) | $50 | $10 |
| Jumlah Pengganti (10 tahun) | 2 | 6 |
| Total Biaya Pembelian | $100 | $60 |
| Tenaga Kerja Instalasi (10 tahun) | $200 | $600 |
| Biaya Kegagalan (10 tahun) | $0 | $50.000 |
| Total Biaya Kepemilikan | $300 | $50.660 |
Tabel tersebut menunjukkan bahwa TCO Ring Joint Gasket secara signifikan lebih rendah dibandingkan dengan soft gasket, meskipun harga pembelian awalnya lebih tinggi. Penghematan ini berasal dari berkurangnya jumlah penggantian, lebih sedikit tenaga kerja instalasi, dan penghapusan biaya kegagalan. Ini adalah argumen ekonomi untuk menggunakan Ring Joint Gasket dalam aplikasi bertekanan tinggi dan bersuhu tinggi. Biaya dari satu kegagalan jauh melebihi biaya paking itu sendiri. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami membantu pelanggan menghitung TCO solusi penyegelan mereka. Kami percaya bahwa Ring Joint Gasket adalah solusi paling hemat biaya untuk aplikasi yang menuntut.
Pertanyaan 1: Apakah Ring Joint Gasket dapat digunakan kembali setelah dikompresi?
Jawaban: Tidak, Ring Joint Gasket tidak boleh digunakan kembali. Setelah paking dikompresi, paking tersebut mengalami deformasi plastis dan mengeras. Penggunaan kembali tidak akan menghasilkan segel yang dapat diandalkan. Gasket harus diganti setiap kali flensa dibuka. Ini adalah praktik keselamatan yang penting. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami menganjurkan agar pelanggan kami menyimpan persediaan gasket cadangan yang memadai untuk memastikan bahwa mereka tidak tergoda untuk menggunakan kembali gasket dalam keadaan darurat.
Pertanyaan 2: Bagaimana cara memilih bahan yang tepat untuk Ring Joint Gasket?
Jawaban: Pemilihan material tergantung pada fluida proses, suhu pengoperasian, dan ketahanan korosi yang diperlukan. Untuk aplikasi suhu rendah dan non-korosif, besi lunak atau baja karbon rendah sudah cukup. Untuk sebagian besar aplikasi kilang dan petrokimia, disarankan menggunakan baja tahan karat 304 atau 316. Untuk aplikasi suhu tinggi atau sangat korosif, paduan eksotik seperti Inconel atau Monel mungkin diperlukan. Tim teknis kami dapat memberikan rekomendasi spesifik berdasarkan kondisi proses Anda.
Pertanyaan 3: Apa perbedaan antara Ring Joint Gasket tipe R, tipe RX, dan tipe BX?
Jawaban: Tipe R adalah paking oval atau segi delapan standar yang digunakan di sebagian besar aplikasi. Tipe RX memiliki geometri yang dimodifikasi yang memberikan seal yang lebih efektif pada tekanan yang lebih tinggi. Tipe BX dirancang untuk tekanan yang sangat tinggi dan memiliki desain berenergi tekanan. Setiap jenis memiliki geometri alur dan peringkat tekanan tertentu. Pabrik kami memproduksi ketiga jenis tersebut, dan kami dapat membantu Anda memilih yang tepat untuk aplikasi Anda.
Pertanyaan 4: Bagaimana cara mengetahui apakah Ring Joint Gasket telah rusak?
Menjawab: Ring Joint Gasket yang rusak mungkin terlihat tergores, penyok, atau korosi. Ini juga dapat berubah bentuk menjadi bulat atau memiliki penampang yang rata. Jika salah satu dari tanda-tanda ini muncul, paking sebaiknya tidak digunakan. Bahkan cacat kecil pun dapat menghalangi paking untuk menyegel dengan benar. Selalu periksa paking dengan cermat sebelum pemasangan.
Pertanyaan 5: Berapa peringkat tekanan maksimum dari Ring Joint Gasket?
Jawaban: Peringkat tekanan maksimum Ring Joint Gasket tergantung pada jenis dan bahannya. Gasket tipe R biasanya memiliki nilai 5.000 psi (345 bar). Gasket tipe RX memiliki rating hingga 10.000 psi (690 bar). Gasket tipe BX memiliki rating 15.000 psi (1.034 bar) atau lebih tinggi. Peringkat tekanan sebenarnya juga bergantung pada peringkat flensa dan beban baut. Pabrik kami dapat memberikan peringkat tekanan spesifik untuk setiap jenis dan bahan paking.
Gasket Sambungan Cincin merupakan komponen penting dalam upaya mengurangi pemeliharaan yang tidak terencana dan kerugian produksi pada sistem industri bertekanan tinggi. Segel logam-ke-logam, desain berenergi tekanan, dan ketahanan terhadap ledakan menjadikannya solusi penyegelan paling andal untuk aplikasi yang menuntut. Dengan memilih material yang benar, memasang gasket dengan benar, dan mengikuti program pemeliharaan preventif, operator pabrik dapat menghilangkan kegagalan terkait gasket. Hasilnya adalah waktu kerja yang lebih tinggi, biaya pemeliharaan yang lebih rendah, dan lingkungan kerja yang lebih aman.
Di Ningbo Kaxite Sealing Materials Co., Ltd., pabrik kami telah memproduksi Ring Joint Gasket selama lebih dari dua dekade. Kami menawarkan rangkaian lengkap gasket standar dan custom dalam berbagai bahan. Tim teknis kami siap membantu pemilihan material, pelatihan pemasangan, dan analisis kegagalan. Kami berkomitmen untuk membantu pelanggan kami mencapai tingkat keandalan dan keselamatan tertinggi dalam operasi mereka.
Hubungi Ningbo Kaxite Sealing Materials Co., Ltd. hari iniuntuk mempelajari lebih lanjut tentang Ring Joint Gasket kami dan bagaimana hal tersebut dapat mengurangi kerugian pemeliharaan dan produksi yang tidak terencana.
