Dalam pipa gas bertekanan tinggi atau hydrocracker kilang, sambungan flensa harus berisi cairan dengan tekanan melebihi 400 bar dan suhu yang berubah dari suhu sekitar hingga lebih dari 500°C. Gasket yang melakukan fungsi penyegelan ini bukanlah lembaran lunak yang dapat dikompres. Ini adalah cincin logam padat—Gasket Sambungan Cincin—yang disegel melalui mekanisme yang secara fundamental berbeda dari paking konvensional. Ring Joint Gasket tidak bergantung pada elastisitas bahan karet atau grafit. Hal ini bergantung pada penerapan preload baut yang tepat untuk memaksa kontak logam-ke-logam antara gasket dan alur flensa. Preload baut adalah gaya yang mengaktifkan kinerja penyegelan paking. Tanpa preload yang cukup, Ring Joint Gasket tidak akan tersegel. Dengan beban awal yang berlebihan, flensa atau paking dapat rusak. Preload baut adalah variabel penting yang menentukan keberhasilan atau kegagalan sambungan.
Pertanyaan tentang bagaimana preload baut mengaktifkan kinerja penyegelan Ring Joint Gasket adalah pertanyaan mekanika dan ilmu material. Pramuat baut menimbulkan tegangan dudukan pada paking, menyebabkan paking menyesuaikan dengan alur flensa. Bahan paking harus memiliki kekerasan yang benar agar sedikit berubah bentuk dan mengisi ketidakteraturan mikroskopis pada permukaan alur. Flensa harus cukup kuat untuk menahan beban awal tanpa mengalami keruntuhan. Dan baut harus dikencangkan dalam pola yang terkendali untuk memastikan distribusi beban yang seragam di sekitar ring. Artikel ini akan membahas mekanisme preload baut, desain Ring Joint Gasket, peran kekerasan gasket, dan pertimbangan praktis untuk mencapai seal yang andal. Kami juga akan memberikan spesifikasi rinci untuk kamiGasket Sambungan Cincindari pabrik kami di Ningbo Kaxite Penyegelan Bahan Co, Ltd.

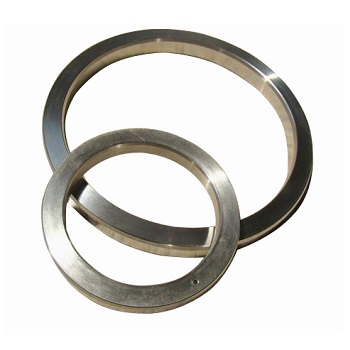

Ring Joint Gasket adalah elemen penyegel logam yang digunakan pada sambungan flensa bertekanan tinggi dan bersuhu tinggi. Biasanya terbuat dari cincin logam padat dengan penampang oval atau segi delapan. Gasket dirancang agar sesuai dengan alur mesin presisi pada permukaan flensa. Saat flensa dibaut menjadi satu, paking dikompresi di antara dua alur, sehingga menghasilkan segel logam-ke-logam. Mekanisme penyegelan Ring Joint Gasket berbeda dengan soft gasket. Gasket lunak menyegel dengan menyesuaikan diri dengan permukaan flensa dan mengisi ketidakteraturan mikroskopis. Gasket Sambungan Cincin disegel dengan sedikit mengubah bentuk logam dan membuat garis kontak dengan alur. Tegangan kontak pada garis kontak sangat tinggi, sehingga menciptakan segel bahkan pada tekanan yang sangat tinggi. Tabel di bawah ini merangkum karakteristik utama dari Ring Joint Gasket.
| Fitur | Keterangan |
| Bahan | Besi lunak, baja karbon, baja tahan karat, Monel, Inconel |
| Penampang | Oval atau segi delapan |
| Mekanisme Penyegelan | Kontak garis logam-ke-logam |
| Peringkat Tekanan | Hingga 10.000 psi (690 bar) dan lebih tinggi |
| Peringkat Suhu | -200°C hingga +850°C (tergantung bahan) |
| Standar | API 6A, ASME B16.20 |
Di Kaxite, pabrik kami memproduksi Ring Joint Gasket dalam berbagai bahan dan ukuran untuk memenuhi persyaratan aplikasi yang paling menuntut. Kami menggunakan pemesinan presisi untuk memastikan dimensi paking akurat dan permukaan akhir benar. Gasket kami disertifikasi dengan standar API 6A dan ASME B16.20, memastikan bahwa gasket tersebut memenuhi tingkat kualitas dan keandalan tertinggi.
Preload baut adalah tegangan yang timbul pada baut saat dikencangkan. Ini adalah gaya yang menjepit flensa dan menekan paking. Tanpa pramuat baut, flensa tidak akan menyatu, dan paking tidak akan terkompresi. Preload baut inilah yang mengaktifkan kinerja penyegelan Ring Joint Gasket. Saat baut dikencangkan, gaya pramuat disalurkan melalui flensa ke paking. Gasket dikompresi terhadap alur, menciptakan kontak bertekanan tinggi yang menutup sambungan. Besarnya preload menentukan tegangan dudukan pada gasket, yang selanjutnya menentukan kualitas seal. Jika beban awal terlalu rendah, tegangan dudukan tidak mencukupi, dan sambungan akan bocor. Jika beban awal terlalu tinggi, flensa atau paking dapat lepas, yang juga menyebabkan kebocoran. Pramuat baut harus dihitung dan dikontrol dengan cermat untuk memastikan segel yang andal. Tabel di bawah mengilustrasikan hubungan antara beban awal baut dan tegangan dudukan paking.
| Pramuat Baut (kN) | Stres Tempat Duduk Gasket (MPa) | Kinerja Penyegelan |
| 50 | 100 | Tidak memadai; kemungkinan bocor |
| 100 | 200 | Marjinal; mungkin bocor di bawah tekanan |
| 150 | 300 | Bagus; segel yang dapat diandalkan |
| 200 | 400 | Bagus sekali; penyegelan optimal |
| 250 | 500 | Berlebihan; risiko luluhnya flensa |
Di pabrik kami, kami memberikan kepada pelanggan kami rekomendasi perbautan terperinci untuk Ring Joint Gasket kami. Kami menentukan pramuat baut yang diperlukan, pola pengencangan, dan persyaratan pelumasan. Tim teknik kami dapat membantu penghitungan beban awal yang tepat untuk kombinasi flensa dan paking spesifik Anda. Kami juga menawarkan dukungan teknis di lokasi jika diperlukan.
Kekerasan Ring Joint Gasket merupakan faktor penting dalam kinerja penyegelannya. Gasket harus cukup lunak untuk berubah bentuk sedikit di bawah beban awal baut, menyesuaikan dengan alur flensa dan membuat segel. Namun, ia juga harus cukup keras untuk menahan ekstrusi dan mempertahankan bentuknya di bawah tekanan tinggi. Kekerasan paking ditentukan oleh bahan pembuatnya. Besi lunak adalah bahan yang paling lembut dan paling umum digunakan. Sangat cocok untuk aplikasi bertekanan rendah dan suhu rendah. Baja karbon lebih keras dan digunakan untuk tekanan yang lebih tinggi. Baja tahan karat lebih keras lagi dan memberikan ketahanan terhadap korosi. Monel dan Inconel digunakan untuk aplikasi yang paling menuntut, yang memerlukan kekuatan tinggi dan ketahanan terhadap korosi. Tabel di bawah ini merangkum kekerasan dan aplikasi khas bahan Ring Joint Gasket yang umum.
| Bahan | Kekerasan (HB) | Tekanan Maks (bar) | Aplikasi Khas |
| Besi Lunak | 90 - 120 | 100 | Air bertekanan rendah, uap |
| Baja Karbon | 120 - 150 | 250 | Minyak dan gas, industri umum |
| Baja Tahan Karat 304 | 150 - 180 | 400 | Kimia, petrokimia |
| Baja Tahan Karat 316 | 150 - 180 | 400 | Lingkungan yang korosif |
| monel | 150 - 200 | 500 | Air laut, suhu tinggi |
| tidak konel | 180 - 250 | 690 | Suhu tinggi, tekanan tinggi |
PadaNingbo Kaxite Penyegelan Bahan Co, Ltd., kami memproduksi Ring Joint Gasket dari semua bahan ini. Kami juga menawarkan berbagai tingkat kekerasan dalam setiap material untuk disesuaikan dengan aplikasi yang berbeda. Tim teknik kami dapat membantu Anda memilih material dan kekerasan yang tepat untuk kebutuhan spesifik Anda.
Alur flensa adalah area tersembunyi pada permukaan flensa tempat Ring Joint Gasket ditempatkan. Dimensi dan permukaan akhir alur sangat penting untuk kinerja penyegelan paking. Alur harus dikerjakan dengan toleransi yang tepat untuk memastikan bahwa paking terpasang dengan benar dan tegangan kontak seragam. Sudut alur, kedalaman alur, dan lebar alur semuanya mempengaruhi kinerja penyegelan. Permukaan akhir alur harus cukup halus agar paking dapat berubah bentuk dan mengisi ketidakteraturan mikroskopis, tetapi tidak terlalu halus sehingga paking tidak dapat mencengkeram permukaan. Tabel di bawah ini merangkum parameter alur utama untuk Ring Joint Gasket standar.
| Parameter | Spesifikasi | Pentingnya |
| Sudut Alur | 23° ± 1° (lonjong); 23° ± 1° (segi delapan) | Memastikan tempat duduk dan kontak yang tepat |
| Kedalaman Alur | Sesuai API 6A/ASME B16.20 | Memastikan paking terpasang sepenuhnya |
| Lebar Alur | Sesuai API 6A/ASME B16.20 | Memastikan paking pas tanpa jarak yang berlebihan |
| Permukaan Selesai (Ra) | 1,6 - 3,2 mikron | Memungkinkan paking untuk digenggam dan disegel |
| Kebosanan | 0,05 mm per 100 mm | Memastikan stres kontak yang seragam |
Di pabrik kami, kami dapat memberikan dukungan teknis pada desain dan pemesinan alur flensa. Kami juga menawarkan layanan inspeksi alur untuk memverifikasi bahwa alur tersebut memenuhi persyaratan standar yang berlaku. Hal ini penting karena alur yang aus atau rusak dapat menghalangi paking baru untuk menyegel dengan benar.
Perhitungan preload baut merupakan langkah penting dalam desain dan perakitan sambungan Ring Joint Gasket. Beban awal harus cukup untuk menciptakan tegangan dudukan yang diperlukan pada paking, namun tidak terlalu tinggi sehingga menyebabkan flensa atau baut patah. Perhitungannya memperhitungkan tegangan dudukan paking, dimensi flensa, ukuran dan bahan baut, serta tekanan dan suhu pengoperasian. Preload biasanya dihitung menggunakan ASME Boiler dan Pressure Vessel Code atau standar yang setara. Setelah beban awal dihitung, beban awal harus diterapkan pada baut secara terkendali. Hal ini biasanya dilakukan dengan menggunakan kunci torsi atau tensioner hidrolik. Pola pengetatan harus diikuti untuk memastikan distribusi beban yang seragam. Tabel di bawah ini merangkum langkah-langkah penting dalam menerapkan pramuat baut.
| Melangkah | Tindakan | Tujuan |
| 1 | Bersihkan dan periksa flensa dan alur | Pastikan tidak ada serpihan atau kerusakan |
| 2 | Lumasi bagian muka baut dan mur | Kurangi gesekan dan pastikan preload konsisten |
| 3 | Kencangkan baut dengan pola bintang hingga 30% dari torsi target | Pasang paking dan sejajarkan flensa |
| 4 | Kencangkan baut dengan pola bintang hingga 60% dari torsi target | Kompres paking secara bertahap |
| 5 | Kencangkan baut dengan pola bintang hingga 100% torsi target | Mencapai preload akhir |
| 6 | Periksa torsi setelah 24 jam | Kompensasi untuk creep dan relaksasi |
Di Ningbo Kaxite Sealing Materials Co., Ltd., kami menyediakan prosedur perbautan terperinci untuk Ring Joint Gasket kami kepada pelanggan kami. Kami juga menawarkan pelatihan dan dukungan di lokasi untuk memastikan bahwa pramuat diterapkan dengan benar. Tujuan kami adalah membantu pelanggan mendapatkan segel yang andal setiap saat.
Spesifikasi utama Ring Joint Gasket mencakup ukuran gasket, kelas tekanan, material, tipe penampang, dan kekerasan. Tabel di bawah ini memberikan ringkasan spesifikasi umum Ring Joint Gasket kami.
| Spesifikasi | Jangkauan | Catatan |
| Ukuran | 1/2" hingga 36" | Sesuai API 6A/ASME B16.20 |
| Kelas Tekanan | Kelas 150 hingga Kelas 2500 | Juga tekanan API 6A |
| Bahan | Besi Lunak, Baja Karbon, SS304, SS316, Monel, Inconel | Dipilih berdasarkan aplikasi |
| Tipe Penampang | Oval (kanan), segi delapan (RX), kinerja tinggi (BX) | Dipilih berdasarkan tekanan dan alur |
| Kekerasan | Sesuai standar bahan | Dipilih berdasarkan bahan flensa |
| Permukaan Selesai | Ra 1,6 - 3,2 mikron | Memastikan tempat duduk yang tepat |
| Standar | API 6A, ASME B16.20, DIN 2693 | Kepatuhan dengan standar internasional |
Di pabrik kami, kami memproduksi Ring Joint Gasket untuk memenuhi spesifikasi ini dan banyak lagi. Kami dapat menyesuaikan paking agar sesuai dengan kebutuhan proyek tertentu, termasuk bahan khusus, ukuran khusus, dan penampang khusus. Tim teknik kami dapat membantu proses seleksi dan memberikan data teknis terperinci untuk proyek Anda.
Pertanyaan 1: Berapa preload baut yang direkomendasikan untuk Ring Joint Gasket?
Jawaban: Preload baut yang direkomendasikan bergantung pada ukuran gasket, kelas tekanan, material gasket, dan material flensa. Biasanya dihitung menggunakan ASME Boiler and Pressure Vessel Code atau standar yang setara. Beban awal harus cukup untuk menciptakan tegangan dudukan yang diperlukan pada paking tanpa mengakibatkan flensa atau bautnya patah. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami memberikan rekomendasi perbautan terperinci untuk setiap Ring Joint Gasket kami.
Pertanyaan 2: Apakah Ring Joint Gasket dapat digunakan kembali?
Jawaban: Secara umum, Ring Joint Gasket tidak boleh digunakan kembali. Saat paking dikompresi, paking tersebut berubah bentuk secara plastis agar sesuai dengan alur. Deformasi ini bersifat permanen dan paking tidak akan kembali ke bentuk aslinya. Penggunaan kembali Ring Joint Gasket dapat mengakibatkan kebocoran karena gasket tidak dapat tersegel dengan baik untuk kedua kalinya. Standar industrinya adalah mengganti gasket setiap kali sambungan dibuka. Pabrik kami merekomendasikan penggunaan paking baru untuk setiap perakitan.
Pertanyaan 3: Apa perbedaan antara Ring Joint Gasket oval dan segi delapan?
Jawaban: Gasket oval (tipe R) memiliki penampang membulat dan digunakan dalam aplikasi standar. Gasket segi delapan (tipe RX) memiliki penampang sisi datar yang memberikan segel lebih efisien pada tekanan lebih tinggi. Gasket segi delapan memerlukan desain alur yang berbeda dari paking oval. Pilihan antara keduanya bergantung pada kelas tekanan dan alur flensa. Tim teknik kami dapat membantu Anda memilih jenis yang tepat untuk aplikasi Anda.
Pertanyaan 4: Bagaimana saya tahu jika Ring Joint Gasket saya bocor?
Jawaban : Tanda-tanda Ring Joint Gasket bocor antara lain terlihat adanya cairan atau gas yang keluar dari joint, turunnya tekanan sistem, dan adanya suara mendesis. Jika Anda mencurigai adanya kebocoran, sambungan harus segera diturunkan tekanannya dan diperiksa. Gasket harus diganti, dan alur flensa harus diperiksa apakah ada kerusakan. Kebocoran bisa berbahaya, terutama pada layanan bertekanan tinggi atau beracun, jadi kebocoran tidak boleh diabaikan.
Pertanyaan 5: Bagaimana pola pengencangan yang benar untuk flensa Ring Joint Gasket?
Jawaban : Pola pengencangan yang benar adalah pola bintang, dimana baut dikencangkan secara bersilangan. Baut harus dikencangkan dalam beberapa tahap, biasanya 30%, 60%, dan 100% dari torsi target. Hal ini memastikan paking terkompresi secara merata dan flensa tetap sejajar. Setelah pengencangan awal, torsi harus diperiksa setelah 24 jam untuk mengkompensasi mulur dan relaksasi. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami menyediakan prosedur pengetatan terperinci untuk Ring Joint Gasket kami.
Preload baut adalah gaya yang mengaktifkan kinerja penyegelan Ring Joint Gasket. Tanpa beban awal yang cukup, paking tidak dapat berubah bentuk dan menimbulkan kontak tegangan tinggi yang diperlukan untuk menutup sambungan bertekanan tinggi dan bersuhu tinggi. Pramuat baut harus dihitung, diterapkan, dan dikontrol dengan cermat untuk memastikan segel yang andal. Bahan paking, alur flensa, dan prosedur perbautan semuanya berperan dalam kinerja penyegelan. Di Ningbo Kaxite Sealing Materials Co., Ltd., pabrik kami memiliki keahlian dan pengalaman untuk memproduksi Ring Joint Gasket yang memenuhi persyaratan yang paling menuntut. Kami menggunakan bahan berkualitas tinggi, permesinan presisi, dan pengujian ketat untuk memastikan bahwa setiap gasket yang kami produksi memberikan kinerja yang andal. Kami juga memberikan dukungan teknis yang komprehensif untuk membantu pelanggan kami mencapai kesuksesan segel.
Baik Anda merancang sistem tekanan tinggi baru atau memelihara sistem yang sudah ada, kami mengundang Anda untuk menghubungi tim teknis kami untuk mendiskusikan kebutuhan Anda. Kami dapat memberikan spesifikasi produk, rekomendasi perbautan, dan dukungan di tempat. Komitmen kami terhadap kualitas dan kepuasan pelanggan telah menjadikan kami mitra tepercaya untuk menyegel aplikasi di seluruh dunia.
Hubungi Ningbo Kaxite Sealing Materials Co., Ltd. hari iniuntuk mendiskusikan persyaratan Ring Joint Gasket Anda dan mengetahui bagaimana produk kami dapat memastikan segel yang andal dalam aplikasi Anda yang paling menuntut.
