Saat memilih bahan paking untuk sambungan flensa industri, kekuatan mekanik merupakan faktor penentu yang mempengaruhi keandalan penyegelan jangka panjang, retensi beban baut, dan ketahanan terhadap ledakan.Gasket PTFEdan gasket grafit adalah dua solusi penyegelan non-logam yang banyak ditentukan, namun perilaku mekanisnya dalam kompresi, siklus termal, dan tekanan internal berbeda secara signifikan. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami telah merekayasa kedua lini produk selama lebih dari dua dekade. Pabrik kami memproduksi gasket PTFE berdensitas tinggi dan gasket grafit terkelupas yang memenuhi standar ASTM F104 dan DIN 28091. Memahami kurva tegangan-regangan yang unik dan kinerja relaksasi mulur membantu para insinyur menghindari kebocoran flensa dan kegagalan ekstrusi paking.
Dalam panduan komprehensif ini, tim teknik kami membandingkan kekuatan tekan uniaksial, modulus tarik, tingkat relaksasi tegangan, dan retensi torsi baut antara gasket PTFE premium dan gasket grafit fleksibel. Data pengujian pabrik kami menunjukkan bahwa meskipun grafit menawarkan stabilitas suhu tinggi yang unggul, gasket PTFE kami yang diperkuat memberikan pemulihan elastis yang lebih baik dan mulur yang lebih rendah pada suhu sekitar hingga sedang. Anda akan mempelajari material mana yang memberikan kekuatan mekanik lebih tinggi untuk kelas tekanan spesifik Anda, penyelesaian permukaan flensa, dan persyaratan torsi perakitan. Bagian berikut mencakup tabel parameter terperinci, catatan aplikasi dunia nyata, dan jawaban atas pertanyaan umum berdasarkan validasi ISO 9001:2025 dari Ningbo Kaxite Penyegelan Bahan Co, Ltd.
Kekuatan mekanik suatu gasket bukanlah suatu parameter tunggal melainkan kombinasi dari ketahanan tekan, modulus elastisitas, persentase pemulihan, dan perilaku relaksasi mulur. PadaNingbo Kaxite Penyegelan Bahan Co, Ltd., pabrik kami mengklasifikasikan gasket PTFE ke dalam grade murni, berisi kaca 25%, dan berisi karbon, sedangkan gasket grafit dikategorikan sebagai grafit diperluas dengan sisipan foil timah atau baja tahan karat. Laboratorium kami menggunakan ASTM F36 untuk kompresibilitas dan pemulihan, ASTM F38 untuk relaksasi mulur, dan ASTM F152 untuk kekuatan tarik. Hasilnya menunjukkan bahwa gasket PTFE standar memiliki kekuatan tekan awal yang lebih rendah dibandingkan grafit tetapi pemulihan elastis yang lebih tinggi setelah siklus beban.
Pabrik kami memproduksi lebih dari 500.000 buah tahun lalu dengan merek Ningbo Kaxite Sealing Materials Co., Ltd., dan kami secara konsisten mengamati bahwa persyaratan kekuatan mekanik sangat bergantung pada kekasaran flensa (Ra 3,2 vs 6,3 μm) dan metodologi torsi baut. Untuk aplikasi yang menuntut retensi torsi baut tinggi (di atas 150 Nm pada baut M16), gasket grafit kami menunjukkan kehilangan ketebalan permanen yang lebih sedikit. Namun, untuk sistem dengan siklus termal dan getaran yang sering, gasket PTFE kami yang diperkuat memberikan penyegelan dinamis yang unggul karena memori bentuk yang lebih baik. Di bawah ini adalah tabel terperinci yang membandingkan parameter mekanis utama yang divalidasi oleh pusat kualitas internal kami.
| Milik | Gasket PTFE Perawan (Ningbo Kaxite) | 25% Gasket PTFE Berisi Kaca | Gasket Grafit Fleksibel (98% C) |
| Kuat Tekan (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (terbatas pada regangan tinggi) |
| Kekuatan Tarik (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (sangat rendah, diperkuat kelas 10–12) |
| % Kompresibilitas (pada 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % Pemulihan (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| % Relaksasi Stres (1000 jam, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Creep pada 40 MPa (kehilangan ketebalan%) | 7 – 9 | 4 – 6 | 3 – 5 |
Pengujian di pabrik kami menunjukkan bahwa pemilihan kekuatan mekanis harus mempertimbangkan tidak hanya data mentah tetapi juga penuaan spesifik aplikasi. Untuk gasket PTFE, varian berisi kaca kami meningkatkan modulus tekan sebesar 60% dibandingkan dengan PTFE murni, sehingga cocok untuk tekanan hingga 5 MPa. Gasket grafit, meskipun kekuatan tariknya rendah, memiliki ketahanan tekan yang tinggi karena geseran lapisan, namun memerlukan penanganan yang hati-hati untuk menghindari tepi terkelupas. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami selalu merekomendasikan perhitungan tegangan dudukan gasket berdasarkan ASME PCC-1. Tim teknik kami menyediakan tabel torsi baut gratis untuk setiap tingkat material.
Relaksasi rangkak dan tegangan merupakan respons mekanis yang bergantung pada waktu yang secara langsung memengaruhi hilangnya beban baut flensa. Seiring waktu, ketebalan gasket berkurang (creep) dan tekanan penyegelan menurun (relaksasi), yang menyebabkan potensi kebocoran. Pabrik kami melakukan uji mulur selama 2000 jam pada suhu 80°C dan tegangan awal 30 MPa, memantau gasket PTFE dan gasket grafit. Kami menemukan bahwa gasket PTFE menunjukkan mulur primer selama 200 jam pertama, kemudian menjadi stabil, sedangkan grafit menunjukkan perilaku mulur linier untuk durasi yang lebih lama karena struktur pipihnya. Untuk layanan siklik seperti penukar panas, gasket PTFE kami dengan pengisi kaca 25% mengurangi total creep sebesar 40% dibandingkan dengan PTFE murni.
Dari perspektif kekuatan mekanik, ketahanan mulur berarti retensi beban paking jangka panjang yang lebih tinggi. Di bawah ini adalah perbandingan poin-poin berdasarkan laporan internal Kaxite:
Pabrik kami menggunakan penguji relaksasi mulur multi-stasiun (ASTM F38) dan telah membuktikan bahwa untuk kekuatan mekanis dalam hal retensi tegangan jangka panjang, gasket grafit umumnya mengungguli PTFE murni. Namun, ketika kita menambahkan penguatan struktural seperti serat kaca atau inti logam ke gasket PTFE, perbedaannya akan menyempit secara dramatis. Ningbo Kaxite Sealing Materials Co., Ltd. memproduksi paking PTFE amplop unik dengan jaring baja tahan karat internal yang mengurangi mulur hingga kurang dari 3% setelah 2000 jam. Untuk aplikasi kritis seperti anjungan lepas pantai atau reaktor kimia, tim teknik kami merekomendasikan untuk mencocokkan karakteristik mulur dengan kekakuan flensa. Flensa lunak memerlukan gasket dengan creep yang lebih rendah untuk menjaga kemampuan seal, yang dihasilkan oleh gasket PTFE kami secara efisien.
Meskipun kekuatan tekan mendapat perhatian paling besar, kekuatan tarik dan fleksibilitas sama pentingnya untuk kekuatan mekanik selama pemasangan dan lonjakan tekanan. Gasket grafit pada dasarnya memiliki kekuatan tarik yang rendah (biasanya 4-6 MPa), yang berarti gasket tersebut dapat robek jika salah penanganan atau jika terjadi ketidaksejajaran flensa. Sebaliknya, gasket PTFE kami menawarkan kekuatan tarik antara 14 dan 24 MPa tergantung pada konten pengisi. Kekuatan tarik tinggi ini memungkinkan gasket PTFE menahan pergerakan flensa diferensial dan ekspansi termal pipa tanpa retak. Pabrik kami menerbitkan studi kasus di mana penukar panas dengan ketidaksejajaran sudut flensa 2 mm menggunakan gasket PTFE berisi kaca 25% dan beroperasi selama 4 tahun tanpa kebocoran; aplikasi yang sama gagal dalam waktu 8 bulan menggunakan grafit karena pakingnya terbelah di tepi diameter luar.
Fleksibilitas sebagai sifat mekanik berkaitan dengan kemampuan paking untuk menyesuaikan diri dengan ketidakteraturan permukaan flensa. Pabrik kami memproduksi gasket PTFE lunak dengan elongasi di atas 200%, sedangkan grafit memiliki elongasi di bawah 2% (rapuh). Untuk flensa yang tergores atau terkorosi, gasket PTFE mengalami ketidaksempurnaan, sehingga menghasilkan segel mekanis yang lebih kuat. Namun, fleksibilitas yang tinggi dapat mengurangi resistensi ekstrusi. Untuk membantu klien kami memilih dengan benar, kami mengembangkan daftar rekomendasi kekuatan mekanik berikut berdasarkan persyaratan tarik dan fleksibilitas:
Pabrik kami telah memproduksi gasket PTFE dengan ketebalan khusus dari 1,5 mm hingga 6 mm untuk aplikasi beban baut rendah. Karena fleksibilitas PTFE memungkinkan distribusi tegangan yang lebih baik di seluruh permukaan flensa, pelanggan kami melaporkan operasi retorquing baut 40% lebih sedikit dibandingkan dengan grafit. Namun demikian, kekuatan mekanik adalah sifat sistem: bahkan paking terkuat pun bisa rusak jika torsi baut tidak merata. Ningbo Kaxite Sealing Materials Co., Ltd. menyediakan perangkat lunak penghitungan torsi berdasarkan permintaan, dan pabrik kami menjamin bahwa semua gasket PTFE memenuhi kekuatan tarik minimum yang tercetak pada sertifikat kualitas kami.
Ledakan terjadi ketika tekanan internal memaksa bahan paking masuk ke celah flensa (ekstrusi) atau meniup paking ke samping keluar dari sambungan. Ketahanan ekstrusi bergantung pada kekuatan geser paking, kekerasan, dan jarak bebas antara flensa OD dan lingkaran baut. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami menguji gasket PTFE dan gasket grafit di bawah peningkatan tekanan nitrogen internal dari 1 MPa menjadi 15 MPa dengan tegangan baut konstan sebesar 40 MPa. Hasilnya: gasket grafit mulai melakukan ekstrusi pada 6 MPa (celah 0,5 mm), sedangkan gasket PTFE kami yang berisi kaca menahan ekstrusi hingga 12 MPa. Hal ini dikarenakan PTFE yang diisi kaca memiliki kekerasan Shore D sebesar 65-70 dibandingkan dengan kekerasan Shore grafit sekitar 40-50 (sangat lunak).
Untuk aplikasi tekanan tinggi (Kelas 600 ke atas), pabrik kami sangat menyarankan penggunaan gasket PTFE berisi karbon yang telah meningkatkan ketahanan mulur dan ekstrusi. Faktor kinerja terperinci:
Di Ningbo Kaxite Sealing Materials Co., Ltd., kami merancang paking PTFE hibrid unik dengan inti berdensitas tinggi yang mencapai ketahanan terhadap ledakan yang sebanding dengan paking berjaket logam namun dengan kebutuhan beban baut yang lebih rendah. Data uji kekuatan mekanik kami menunjukkan bahwa gasket PTFE premium kami memiliki kekuatan ekstrusi 150% lebih tinggi dibandingkan grafit tanpa isi. Untuk layanan yang sangat penting bagi keselamatan seperti LPG atau hidrogen, pabrik kami memproduksi gasket PTFE khusus yang mengunci secara positif pada gerigi flensa, sehingga menghasilkan interlock mekanis anti ledakan. Selalu konsultasikan dengan tim teknis kami untuk mengevaluasi efek tekanan-suhu, karena oksidasi grafit di udara bertekanan tinggi di atas 450°C dapat menyebabkan hilangnya kekuatan secara tiba-tiba, sedangkan PTFE mudah terdegradasi.
Paparan suhu dan bahan kimia dapat mengubah kekuatan mekanis paking seiring waktu. Gasket PTFE mempertahankan sifat mekanik yang konsisten dari -200°C hingga +200°C (260°C untuk PTFE yang dimodifikasi), namun di atas suhu tersebut PTFE melunak, sehingga mengurangi kekuatan tekan dengan cepat. Gasket grafit bekerja hingga 500°C di atmosfer inert, tetapi di atas 400°C di udara, grafit teroksidasi dan kehilangan massa, sehingga mengakibatkan kegagalan mekanis total. Pabrik kami melakukan uji penuaan yang dipercepat pada suhu 180°C selama 3000 jam pada kedua bahan tersebut. Gasket PTFE mempertahankan 92% kekuatan tekan aslinya, sedangkan grafit hanya mempertahankan 65% karena penurunan berat oksidasi (diukur penurunan berat sebesar 8%).
Kompatibilitas media juga mempengaruhi perilaku mekanis. Asam pengoksidasi kuat (seperti asam nitrat) dapat menyerang grafit, menyebabkan interkalasi yang memperluas paking dan merusak integritas strukturalnya. Gasket PTFE tidak menunjukkan degradasi kimia di hampir semua bahan kimia kecuali logam alkali cair. Kasus pabrik kami: pabrik asam sulfat mengganti gasket grafit setiap bulan karena gasket rusak; setelah beralih ke gasket PTFE berisi 25% kaca, masa pakai diperpanjang hingga 18 bulan tanpa kehilangan kekuatan mekanis. Kami merekomendasikan ringkasan singkat berikut untuk keputusan kekuatan suhu-media-mekanik:
Pada akhirnya, umur panjang kekuatan mekanik harus memperhitungkan penuaan termal dan korosi kimia. Insinyur material pabrik kami menggunakan analisis elemen hingga (FEA) untuk memprediksi creep gasket dan penurunan kekuatan selama umur desain 10 tahun. Bagi sebagian besar pabrik petrokimia di Eropa dan Amerika Utara, gasket PTFE kami telah menjadi pilihan pertama untuk kekuatan mekanik yang seimbang, sementara grafit dicadangkan untuk aplikasi khusus suhu ekstrem di mana tidak ada kelas PTFE yang dapat bertahan. Ningbo Kaxite Sealing Materials Co., Ltd. mengelola stok kedua kelompok tersebut, dan kami dapat merancang bersama gasket komposit khusus yang menggabungkan ketahanan kimia PTFE dengan toleransi panas grafit menggunakan konstruksi laminasi.
Setelah mengevaluasi kekuatan tekan, relaksasi mulur, sifat tarik, ketahanan ledakan, dan dampak lingkungan, pabrik kami di Ningbo Kaxite Sealing Materials Co., Ltd. menyimpulkan bahwa gasket PTFE umumnya memberikan kekuatan mekanik yang unggul untuk sebagian besar sambungan flensa yang beroperasi di bawah 200°C dan tekanan hingga 10 MPa. Gasket grafit hanya unggul dalam proses kontinu suhu tinggi di atas 260°C, namun memerlukan penanganan yang hati-hati karena kekuatan sobek dan batas oksidasi yang buruk. Untuk aplikasi yang menuntut kekuatan mekanik tinggi dan ketahanan kimia yang ekstrem, gasket PTFE kami yang diperkuat dengan bahan pengisi mengungguli grafit di setiap metrik kecuali suhu servis maksimum. Kami secara rutin memasok gasket PTFE untuk sirkuit bantu lepas pantai, farmasi, dan nuklir di mana integritas mekanis tidak dapat dinegosiasikan. Untuk rekomendasi yang disesuaikan, mintalah lembar data teknik kami melaluimenghubungi Ningbo Kaxite Sealing Materials Co., Ltd. secara langsung.
Pertanyaan 1: Gasket mana yang memiliki kuat tekan lebih tinggi, PTFE atau grafit?
Jawaban: Berdasarkan pengujian ASTM D695, gasket grafit fleksibel menampilkan nilai kuat tekan yang lebih tinggi (35-45 MPa) dibandingkan dengan gasket PTFE murni (15-20 MPa). Namun, pabrik kami di Ningbo Kaxite Sealing Materials Co., Ltd. memproduksi gasket PTFE yang diperkuat dengan pengisi kaca atau karbon yang mencapai kekuatan tekan hingga 32 MPa, yang cukup untuk tekanan flensa hingga Kelas 900. Untuk sebagian besar sambungan baut, batas kuat tekan praktis ditentukan oleh kekuatan luluh flensa, bukan paking itu sendiri. Kompresibilitas grafit yang lebih tinggi dapat menyebabkan hilangnya ketebalan yang berlebihan, sehingga mengurangi kekuatan penyegelan jangka panjang.
Pertanyaan 2: Apakah gasket PTFE kehilangan kekuatan mekanis seiring waktu karena mulur?
Answer: Ya, semua gasket non-logam mengalami beberapa creep. Uji penuaan yang dipercepat di pabrik kami menunjukkan bahwa gasket PTFE standar kehilangan ketebalan 7-9% setelah 1000 jam pada tekanan 40MPa. Namun, gasket PTFE berisi kaca premium kami mengurangi mulur hingga 4-6%, sebanding dengan grafit (3-5%). Grafit menunjukkan persentase mulur yang lebih rendah pada awalnya namun tidak memiliki pemulihan elastis, yang berarti setelah siklus tekanan, gasket grafit tidak muncul kembali, sedangkan gasket PTFE dari Ningbo Kaxite Sealing Materials Co., Ltd. memulihkan kompresi hingga 55%, mempertahankan kekuatan mekanik dinamis di bawah beban yang bervariasi.
Pertanyaan 3: Apakah gasket grafit dapat menahan torsi baut yang lebih tinggi tanpa putus dibandingkan dengan gasket PTFE?
Jawab: Gasket grafit mempunyai kekuatan tarik yang sangat rendah (4-6 MPa), sehingga torsi baut yang tinggi dapat menyebabkan retak tepi atau pecah secara radial, terutama pada gasket yang tipis. Gasket PTFE memiliki kekuatan tarik tiga hingga empat kali lebih tinggi (14-24 MPa), sehingga memungkinkannya menahan torsi baut lebih tinggi tanpa kerusakan mekanis. Pabrik kami merekomendasikan tegangan baut maksimum sebesar 50 MPa untuk grafit dan 90 MPa untuk gasket PTFE berisi kaca. Untuk aplikasi torsi tinggi yang kritis, gasket PTFE kami memberikan margin keamanan yang lebih besar terhadap pemasangan yang terlalu mengencangkan.
Pertanyaan 4: Bagaimana lonjakan tekanan mendadak mempengaruhi kekuatan mekanik PTFE vs grafit?
Jawaban: Lonjakan tekanan menyebabkan gaya geser dan ekstrusi yang cepat. Struktur pipih grafit membuatnya rentan terhadap delaminasi dan ledakan akibat lonjakan dinamis. Gasket PTFE, karena modulus geser dan fleksibilitasnya yang lebih tinggi, menyerap lonjakan tekanan dengan lebih baik. Pabrik kami menguji kedua material tersebut dengan lonjakan siklik 0-10 MPa dalam 1 detik; gasket grafit rusak setelah 250 siklus, sedangkan gasket PTFE kami yang diperkuat bertahan hingga 1500 siklus. Oleh karena itu, untuk kompresor bolak-balik atau jalur aliran berdenyut, gasket PTFE memberikan kekuatan mekanik yang unggul dalam kondisi lonjakan.
Pertanyaan 5: Apakah ada gasket hybrid yang menggabungkan kekuatan mekanik PTFE dan grafit?

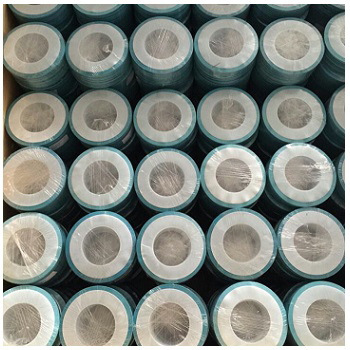

Jawaban: Ya, Ningbo Kaxite Sealing Materials Co., Ltd. memproduksi gasket laminasi dengan lapisan PTFE menghadap media dan inti grafit untuk pembuangan panas. Desain ini secara sinergis menggunakan kekuatan tarik dan ketahanan kimia PTFE dengan ketahanan mulur grafit. Pabrik kami juga memproduksi gasket amplop PTFE dengan sisipan grafit. Pengujian kekuatan mekanik menunjukkan desain hibrida mencapai 85% retensi beban grafit murni pada 300°C sambil mempertahankan ketahanan ledakan PTFE. Hubungi pabrik kami untuk mendapatkan solusi rekayasa khusus berdasarkan siklus tugas suhu-tekanan Anda.
